　　VSSJA-1(BF)型單法蘭限位伸縮接頭是在松套伸縮接頭原有性能的基礎上增設限位裝置，在*大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮，一旦超過其大伸縮量就起到限位，確保管道的安全運行，單法蘭限位伸縮接頭特別適用于振動或有一定斜度及拐彎的管路中的連接。

VSSJA-1(BF)型單法蘭松套限位伸縮接頭安裝簡要說明：

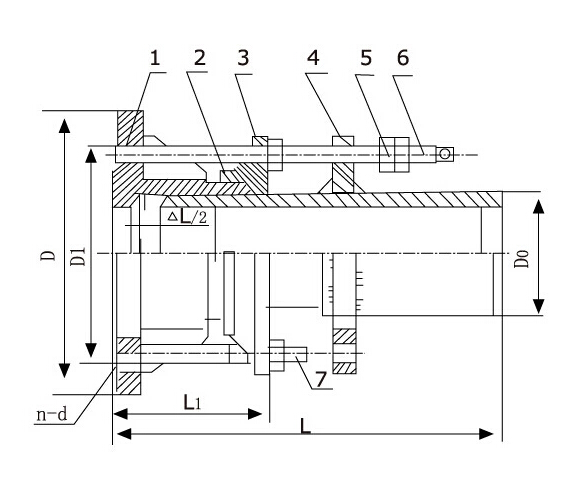

　　VSSJA-1(BF)型單法蘭松套限位伸縮接頭適用于一邊與法蘭連接，一邊與管道焊接，單法蘭松套限位伸縮接頭在安裝時調整產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。材料表

序號	名稱	數量	材料
1	本體	1	QT400-15、Q235A、ZG230-450、20
2	密封圈	1	NBR
3	壓蓋	1	QT400-15、Q235A、ZG230-450、20
4	限位短管法蘭	1	Q235A、20、16Mn
5	螺母	4n	Q235A、20、1Cr18Ni9Ti
6	長螺柱	n	Q235A、35、1Cr18Ni9Ti
7	螺柱	n	Q235A、35、1Cr18Ni9Ti

技術參數

公稱通徑DN	管子外徑DW	法蘭連接尺寸					密封面d	總長L	*大伸縮量δ
		法蘭外徑D	螺栓中心圓直徑K	螺栓孔直徑do	螺栓
		法蘭外徑D	螺栓中心圓直徑K	螺栓孔直徑do	n/個	Th
65	76	160	130	14	4	M12	108	340	25
80	89	190	170	18		M16	124
100	108	210	170				144
100	114	210	170		8		144
125	133	240	200				174
125	140	240	200				174
150	159	265	225				199
150	168	265	225				199
200	219	320	280				254
250	273	375	335		12		309
300	325	440	395	22		M20	363	350	32.5
350	377	490	445				413
400	426	540	495		16		463
450	480	595	550		16		518
500	530	645	600		20		568
600	630	755	705	26	20	M24	667
700	720	860	810	26	24	M24	772
800	820	975	920	30		M27	878	590	65
900	920	1075	1020				978
1000	1020	1175	1120		28		1078
1200	1220	1405	1340	33	32	M30	1295
1400	1420	1630	1560	36	36	M33	1510
1600	1620	1830	17, 60,	36	40	M33	1710
1800	1820	2045	1970	39	44	M36	1918
2000	2020	2265	2180	42	48	M39	2125
2200	2220	2475	2390		52		2335
2400	2420	2685	2600		56		2545
